Valvola a sfera Jis Long Pattern Rivestita

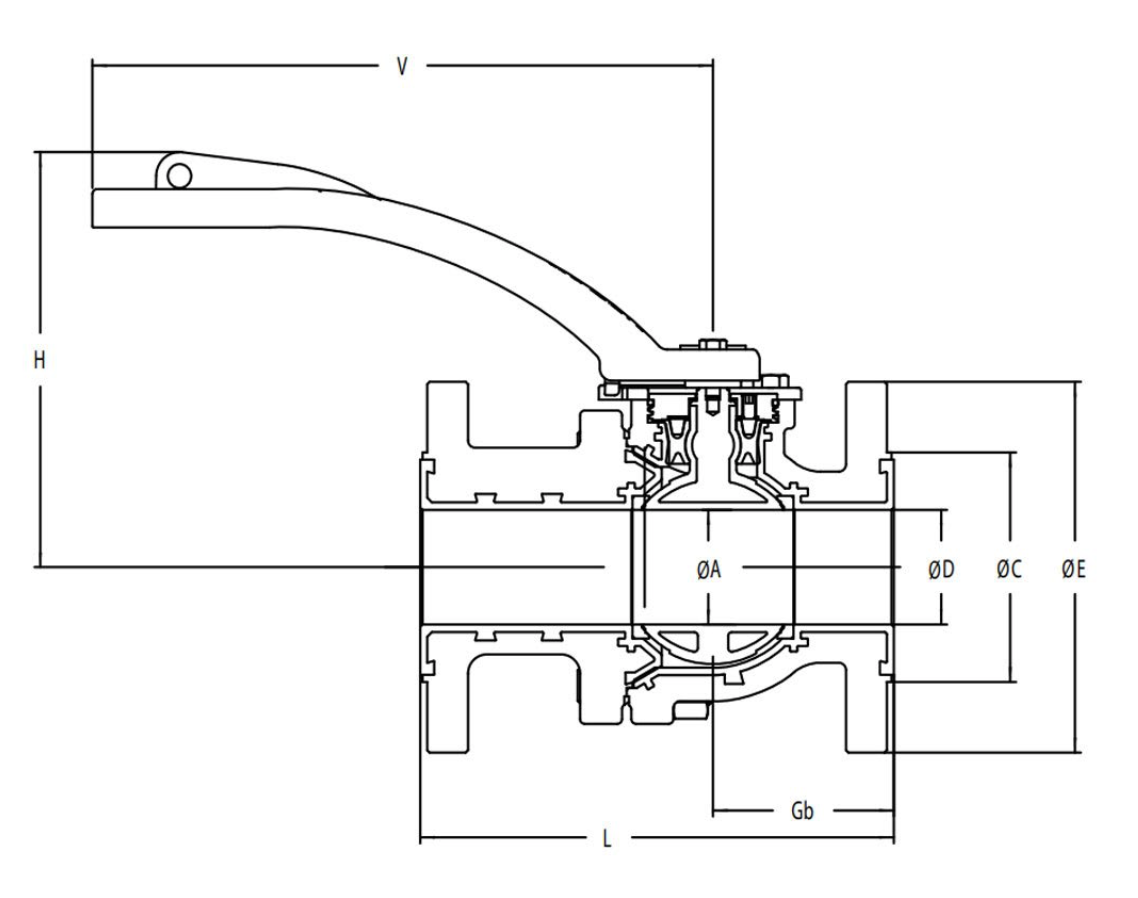

Dimensioni in mm

*Le valvole 1/2 “e 3/4” in ghisa duttile sono valvole di tipo lungo XLB 13
*Per le dimensioni delle valvole 1/2” e 3/4” in acciaio inossidabile contattare Diflon Technology
*I fori della flangia delle valvole 1/2” e 3/4” sono filettate in UNC 1/2”-13

DN	A	C	D	E	L	Gb	H	V	Weight Kg	ISO 5211
15	23	52	15	95	130	52	140	170	4.3	F05
20	23	58	20	100	150	52	140	170	4.5	F05
25	23	70	23	125	160	51	140	170	6	F05
32	37	78	32	140	180	70	183	266	9.2	F07
40	37	85	37	140	200	67	183	266	10.5	F07
50	47	100	47	155	203	75	191	266	12	F07
65/50	47	120	62	175	290	78	191	266	16	F07
80	75	130	75	185	310	86	216	350	27	F10
100	97	155	97	210	350	98	242	350	39	F10
150	145	215	145	280	356	118	271	350	68	F12

COEFFICIENTE DI FLUSSO
DN	15	20	25	32	40	50	65-50	80	100	150
Cv	12.6	35	57	72	213	295	295	670	1650	3440
Kv [m3/h]	10.9	31	49	62	184	255	255	580	1427	2976
