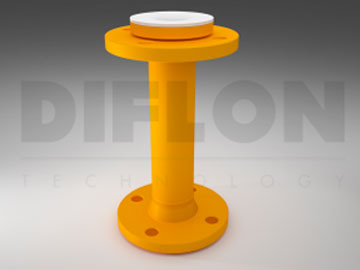

Tubi in acciaio rivestiti in PTFE
- Data Sheet: A2-29

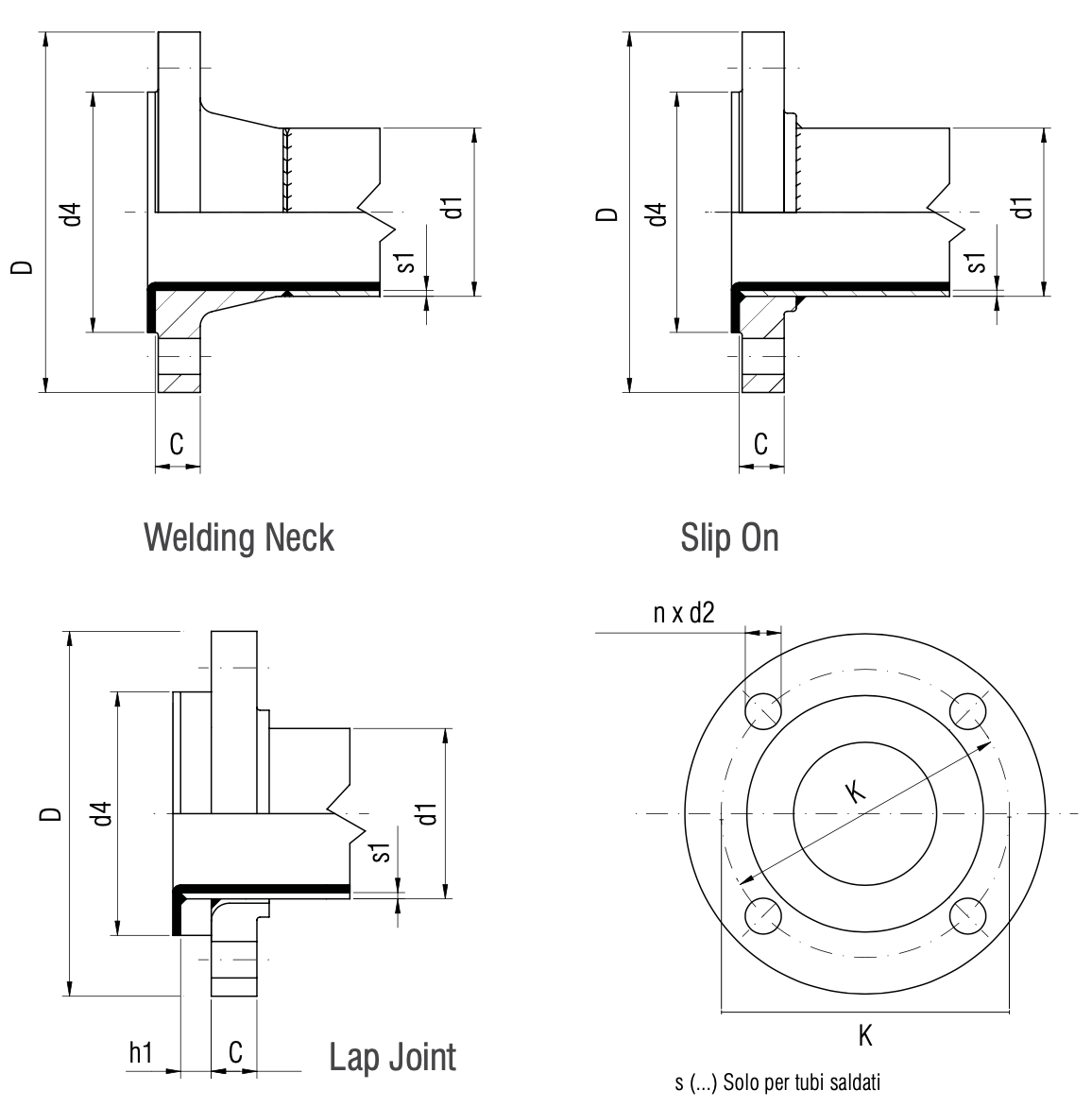

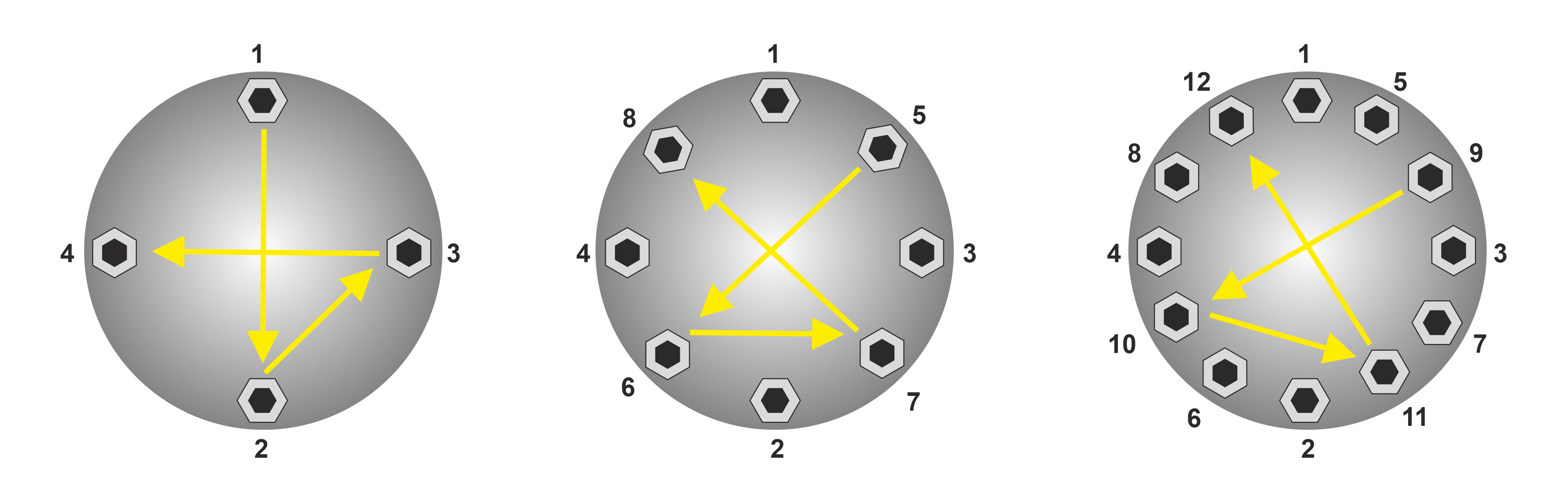

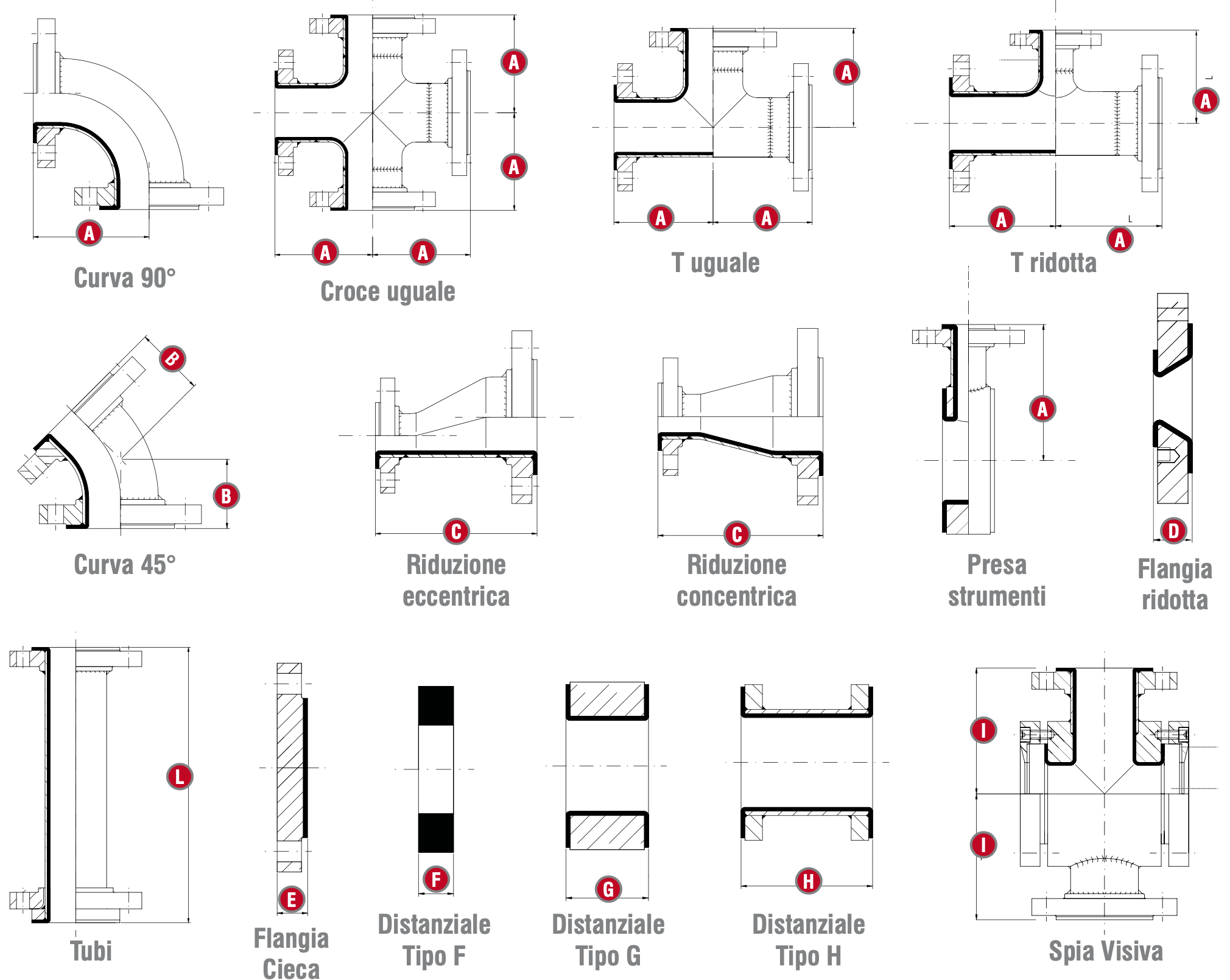

DN | D | K | d4 | n | d2 | C | h1 | d1 x s1 | Viti/Bolts |
---|---|---|---|---|---|---|---|---|---|
1/2” | 88,9 | 60,3 | 35 | 4 | 15,9 | 12 | 11,1 | 26,9 x 2,9 | 1/2” |
3/4” | 98,4 | 69,8 | 43 | 4 | 15,9 | 12 | 12,7 | 26,9 x 2,9 | 1/2” |
1” | 107,9 | 79,4 | 51 | 4 | 15,9 | 12 | 14,3 | 33,7 x 3,38 | 1/2” |
1 1/4” | 117,5 | 88,9 | 64 | 4 | 15,9 | 12 | 15,9 | 42,4 x 3,56 | 1/2” |
1 1/2” | 127,0 | 98,4 | 73 | 4 | 15,9 | 12 | 17,5 | 48,3 x 3,68 | 1/2” |
2” | 152,4 | 120,6 | 92 | 4 | 19,0 | 14 | 19 | 60,3 x 3,91 | 5/8” |
2 1/2” | 177,8 | 139,7 | 105 | 4 | 19,0 | 14 | 22,2 | 73 x 5,16 | 5/8” |
3” | 190,5 | 152,4 | 127 | 4 | 19,0 | 16 | 23,8 | 88,9 x 5,16 | 5/8” |
4” | 228,6 | 190,5 | 157 | 8 | 19,0 | 16 | 23,8 | 114,3 x 6,02 | 5/8” |
5” | 254,0 | 215,9 | 186 | 8 | 22,2 | 18 | 23,8 | 141,3 x 6,55 | 3/4” |
6” | 279,4 | 241,3 | 216 | 8 | 22,2 | 18 | 25,5 | 168,3 x 7,11 | 3/4” |
8” | 342,9 | 298,4 | 270 | 8 | 22,2 | 20 | 28,6 | 219,1 x 6,4 | 3/4” |
10” | 406,4 | 361,9 | 324 | 12 | 25,4 | 22 | 30,2 | 273,0 x 6,4 | 7/8” |
12” | 482,6 | 431,8 | 381 | 12 | 25,4 | 22 | 31,7 | 323,9 x 7,1 | 7/8” |
14” | 533,4 | 476,2 | 412 | 12 | 28,6 | 22 | 34,9 | 355,6 x 7,9 | 1” |
16” | 596,9 | 539,7 | 470 | 16 | 28,6 | 24 | 36,5 | 406,4 x 7,9 | 1” |
18” | 635,0 | 577,8 | 533 | 16 | 31,7 | 24 | 39,7 | 457,2 x 7,9 | 1 1/18” |
20” | 698,5 | 635,0 | 585 | 20 | 31,7 | 26 | 42,9 | 508,0 x 9,5 | 1 1/18” |
24” | 812,8 | 749,3 | 692 | 20 | 34,9 | 26 | 47,6 | 610,0 x 9,5 | 1 1/4” |
