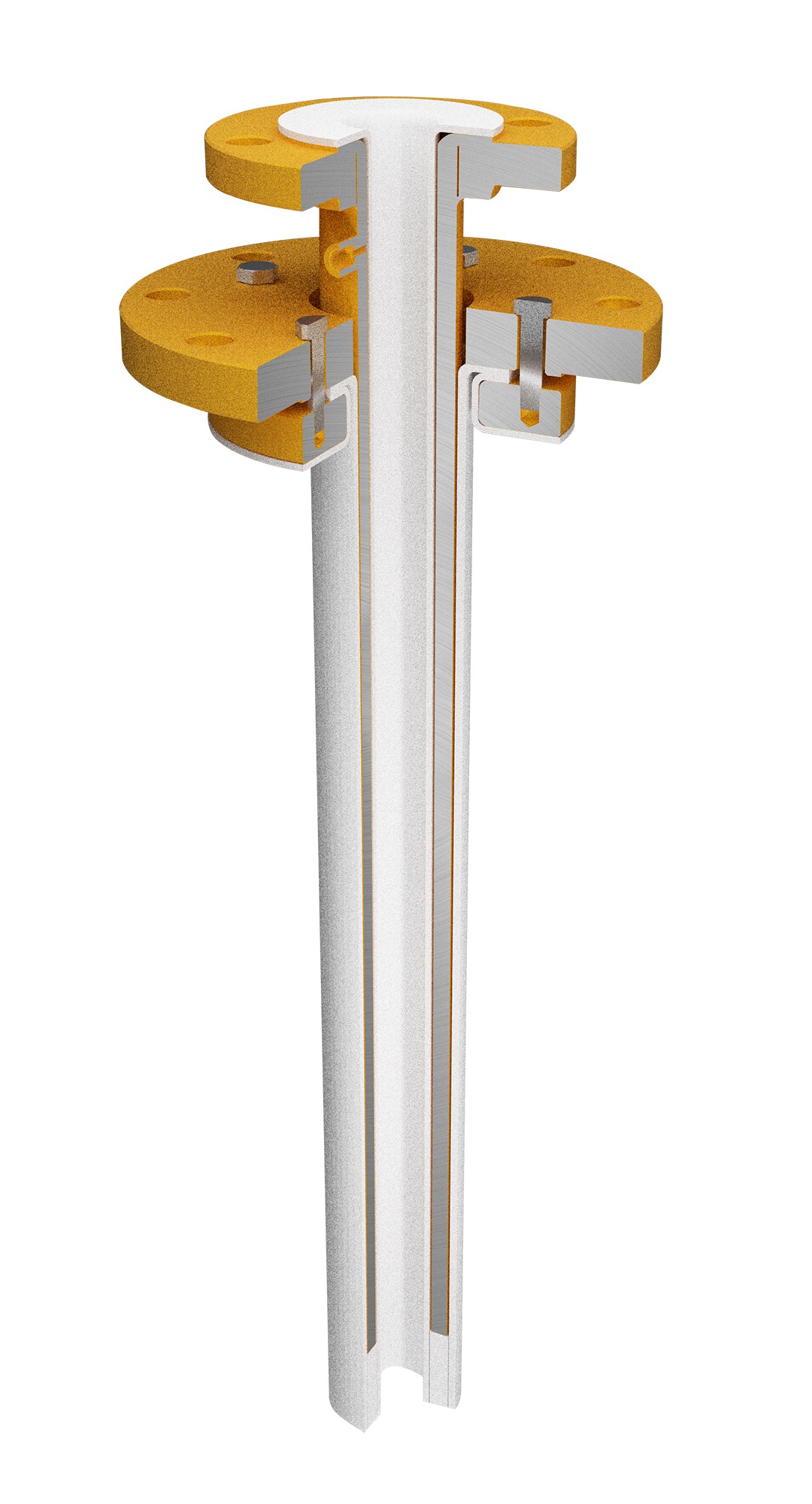

Pescanti in acciaio rivestiti internamente ed esternamente in PTFE

Standard

Caratteristiche

Design:

A specifica del cliente
Flange: DN1 fissa
DN2 fissa
EN 1092-1
1 fissa + 1 fissa

Range Misura:

DN 15 - DN 500, PN 10

Parti metalliche:

corpo: P245GH EN 10216-217
flange: P245GH EN 1092-1
collare: P245GH EN 1092-1

Rivestimento interno:

PTFE

Finitura Standard

vernice zincante
epossivinilica grigia

Fornibili a richiesta

DN1	DN2	L1 max. ± 25 mm	L2 max. ±5 mm	d1 x s1	s± 10% mm	Peso ca. kg
15	a richiesta	2500	150	26,9x2,3	3,0	1,3
20		2500	150	26,9x2,3	3,0	1,5
25		2500	150	33,7x2,6	3,0	2,0
32		2500	150	42,4x2,6	3,5	2,8
40		2500	150	48,3x2,6	3,5	3,4
50		2500	150	60,3x2,9	4,0	4,8
65		2500	150	76,1x2,9	4,5	6,4
80		2500	150	88,9x3,2	5,0	8,2
100		2500	150	114,3x3,6	5,5	11,5
125		2500	150	139,7x4,0	5,5	18,0
150		2500	150	168,3x4,5	6,0	28,7
200		2500	150	219,1x5,9	6,5	40,0
250		2500	150	273x6,3	7,0	57,0
300		2500	200	323,9x7,1	7,0	76,0
400		2500	200	406,4x8,0	7,0	120
