- Data Sheet: A2-57

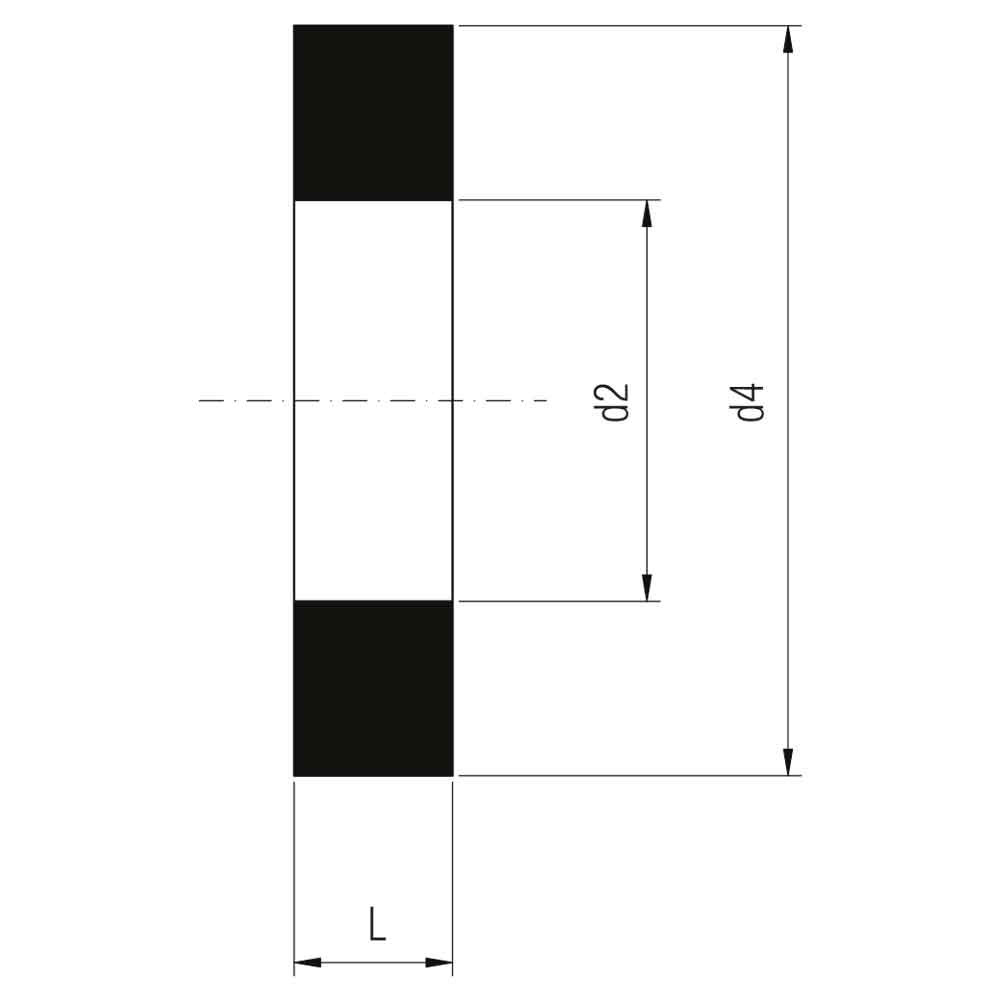

DN | L max. mm | d2 mm | d4 mm | Weight Kg |
---|---|---|---|---|
1/2" | 300 | 14 | 35 | 0,1 |
3/4" | 300 | 16 | 43 | 0,1 |
1" | 300 | 22 | 51 | 0,2 |
1 1/4" | 300 | 31 | 64 | 0,25 |
1 1/2" | 300 | 37 | 73 | 0,3 |
2" | 300 | 48 | 92 | 0,4 |
2 1/2" | 300 | 64 | 105 | 0,5 |
3" | 300 | 76 | 127 | 0,6 |
4" | 300 | 101 | 158 | 0,75 |
5" | 300 | 125 | 186 | 1,1 |
6" | 300 | 153 | 216 | 1,4 |
8" | 300 | 201 | 270 | 2,0 |
10" | 300 | 254 | 324 | 3,2 |
12" | 300 | 303 | 381 | 4,0 |
14" | 300 | 333 | 412 | 4,5 |
16" | 300 | 382 | 470 | 5,2 |
18" | 300 | 430 | 534 | 6,1 |
20" | 300 | 480 | 585 | 7,2 |
24" | 300 | 590 | 692 | 8,5 |
