2 Convolutes PTFE Expansion Joints with Flanged Reinforcement Rings, ANSI and DIN
Standard Version
Caratteristiche
|
Design:
ASME/ANSI B16.5 Class 150DIN EN 1092-1, PN 10 Flanges: 2 loose flanges |
|
Range:
DN 25 - DN 500 - DN 1” - DN 20” |
|

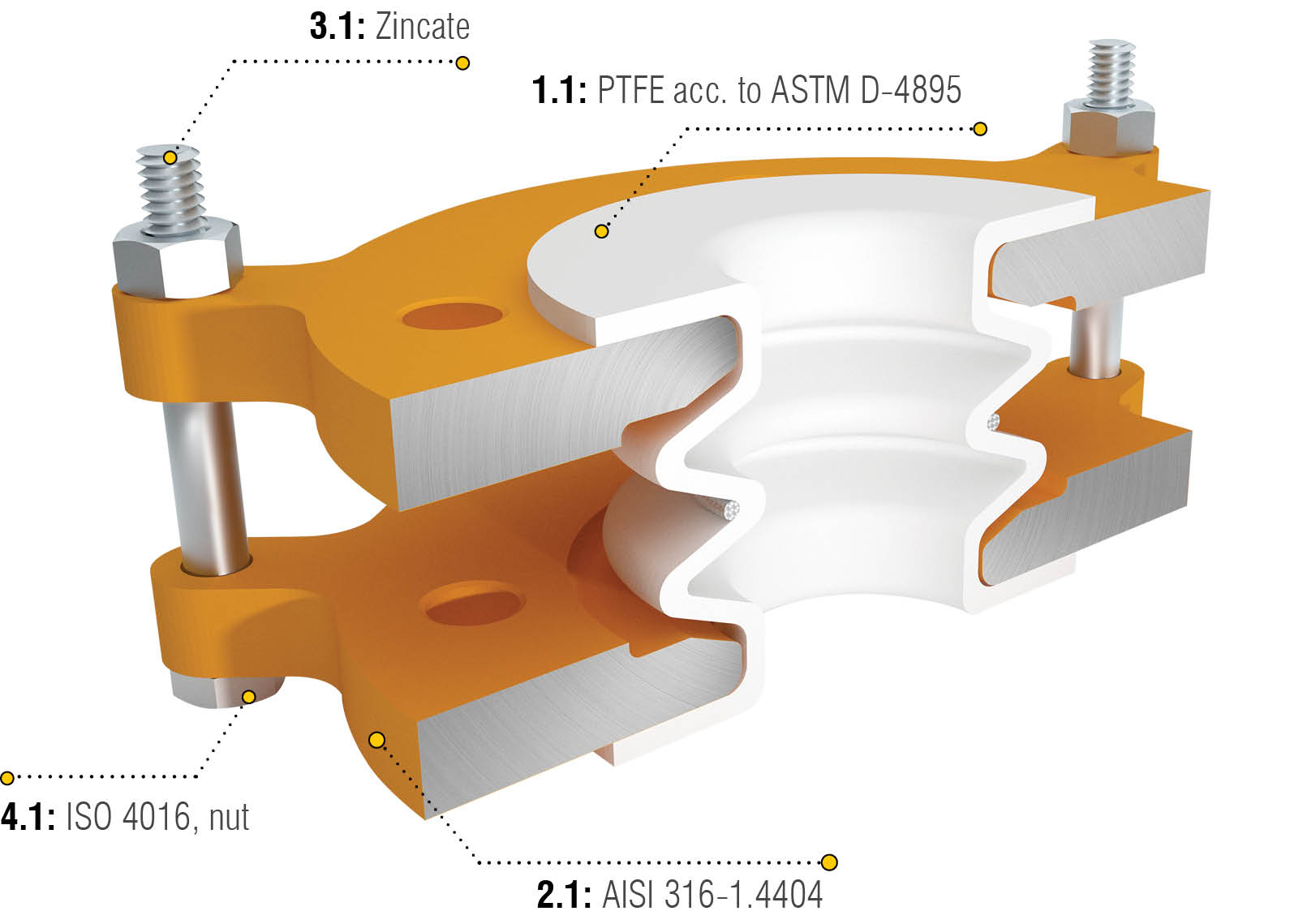

Materials:
1.1 PTFE according to ASTM D-48952.1 Standard: AISI 316-1.4404 2.2 Option Hastelloy C4 3.1 Zinc plated 3.2 X6CrNiTi 1810 = 1.454-AISI 321 4.1 Standard: ISO 4016, bolt and nut 4.2 Option: stainless steel/A2 |
|
Lining:
PTFE |
|
Operating conditions:
Suitable for antacid and heavy uses. Temperature -30°C/-30°F + 230°C/440°F |
Dati Tecnici
Technical Specification
| DN | L | Corsa assiale | Corsa laterale | Spostamento angolare | d1 | K | a | Passaggio interno | Rigidità assiale | Fori | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 54 | 6 | 3 | 7 | 45 | 65 | 11 | 24 | 27 | 4 X M 12 | 1,7 | DIN |
| 1/2" | 54 | 6 | 3 | 7 | 35 | 60,3 | 11 | 24 | 27 | 4 X 1/2" | 1,7 | ANSI |
| 20 | 54 | 6 | 3 | 7 | 58 | 75 | 11 | 24 | 27 | 4 X M 12 | 1,7 | DIN |
| 3/4" | 54 | 6 | 3 | 7 | 43 | 69,8 | 11 | 24 | 27 | 4 X 1/2" | 1,7 | ANSI |
| 25 | 54 | 6 | 3 | 7 | 68 | 85 | 11 | 24 | 27 | 4 X M 12 | 1,7 | DIN |
| 1" | 54 | 6 | 3 | 7 | 51 | 79,4 | 11 | 24 | 27 | 4 X 1/2" | 1,7 | ANSI |
| 32 | 56 | 10 | 3 | 7 | 78 | 100 | 13 | 33 | 57 | 4 X M 16 | 2,1 | DIN |
| 1 1/4" | 56 | 10 | 3 | 7 | 64 | 88,5 | 13 | 33 | 57 | 4 X 1/2" | 2,1 | ANSI |
| 40 | 56 | 12 | 3 | 7 | 88 | 110 | 13 | 40 | 66 | 4 X M 16 | 2,6 | DIN |
| 1 1/2" | 56 | 12 | 3 | 7 | 73 | 98,4 | 13 | 40 | 66 | 4 X 5/8 | 2,6 | ANSI |
| 50 | 68 | 15 | 3 | 7 | 102 | 125 | 15 | 55 | 86 | 4 X M 16 | 3,8 | DIN |
| 2" | 68 | 15 | 3 | 7 | 92 | 120,6 | 15 | 55 | 86 | 4 X 19 | 3,8 | ANSI |
| 65 | 78 | 15 | 5 | 7 | 122 | 145 | 15 | 85 | 122 | 4 X 18 | 4,6 | DIN |
| 2 1/2" | 78 | 15 | 5 | 7 | 105 | 139,7 | 15 | 85 | 122 | 8 X 18 | 4,6 | ANSI |
| 80 | 88 | 15 | 5 | 7 | 138 | 160 | 15,5 | 113 | 147 | 4 X 18 | 5,2 | DIN |
| 3" | 88 | 15 | 5 | 7 | 127 | 152,4 | 15,5 | 113 | 147 | 8 X 18 | 5,2 | ANSI |
| 100 | 88 | 15 | 6 | 7 | 158 | 180 | 19 | 158 | 161 | 8 X 18 | 6,9 | DIN |
| 4" | 88 | 15 | 6 | 7 | 158 | 190,5 | 19 | 158 | 161 | 8 X 18 | 6,9 | ANSI |
| 125 | 95 | 15 | 6 | 7 | 188 | 210 | 19,25 | 222 | 177 | 8 X 22 | 11,3 | DIN |
| 5" | 95 | 15 | 6 | 7 | 186 | 215,9 | 19,25 | 222 | 177 | 8 X 23 | 11,3 | ANSI |
| 150 | 105 | 15 | 6 | 7 | 212 | 240 | 23 | 299 | 168 | 8 X 22 | 12,6 | DIN |
| 6" | 105 | 15 | 6 | 7 | 216 | 241,3 | 23 | 299 | 168 | 8 X 23 | 12,6 | ANSI |
| 200 | 110 | 15 | 6 | 7 | 268 | 295 | 25 | 483 | 185 | 8 X 22 | 20,8 | DIN |
| 8" | 110 | 15 | 6 | 7 | 270 | 298,4 | 25 | 483 | 185 | 12 X 23 | 20,8 | ANSI |
| 250 | 128 | 20 | 6 | 7 | 320 | 350 | 28 | 731 | 174 | 12 X 23 | 26,7 | DIN |
| 10" | 128 | 20 | 6 | 7 | 324 | 361,9 | 28 | 731 | 174 | 12 X 25 | 26,7 | ANSI |
| 300 | 140 | 20 | 10 | 7 | 378 | 400 | 31 | 973 | 161 | 12 X 23 | 34,7 | DIN |
| 12" | 140 | 20 | 10 | 7 | 381 | 431,8 | 31 | 973 | 161 | 12 X 25 | 34,7 | ANSI |
