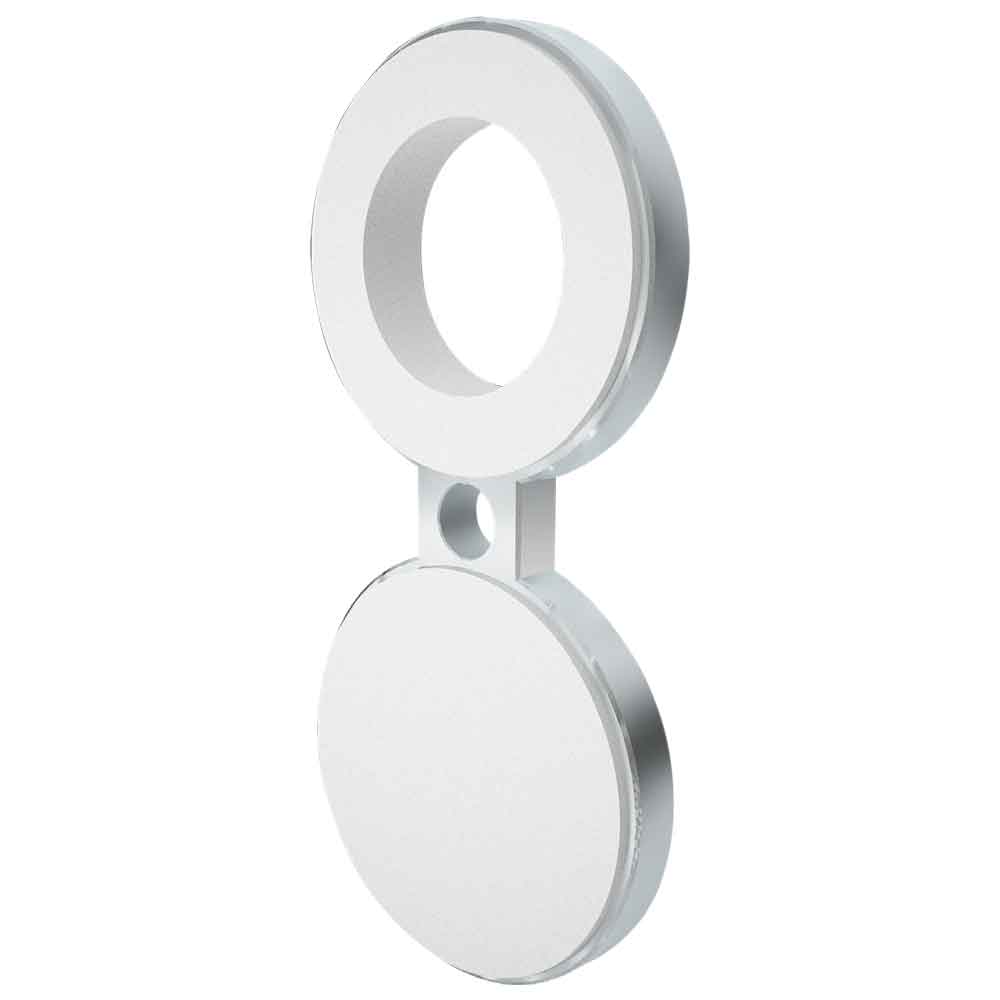

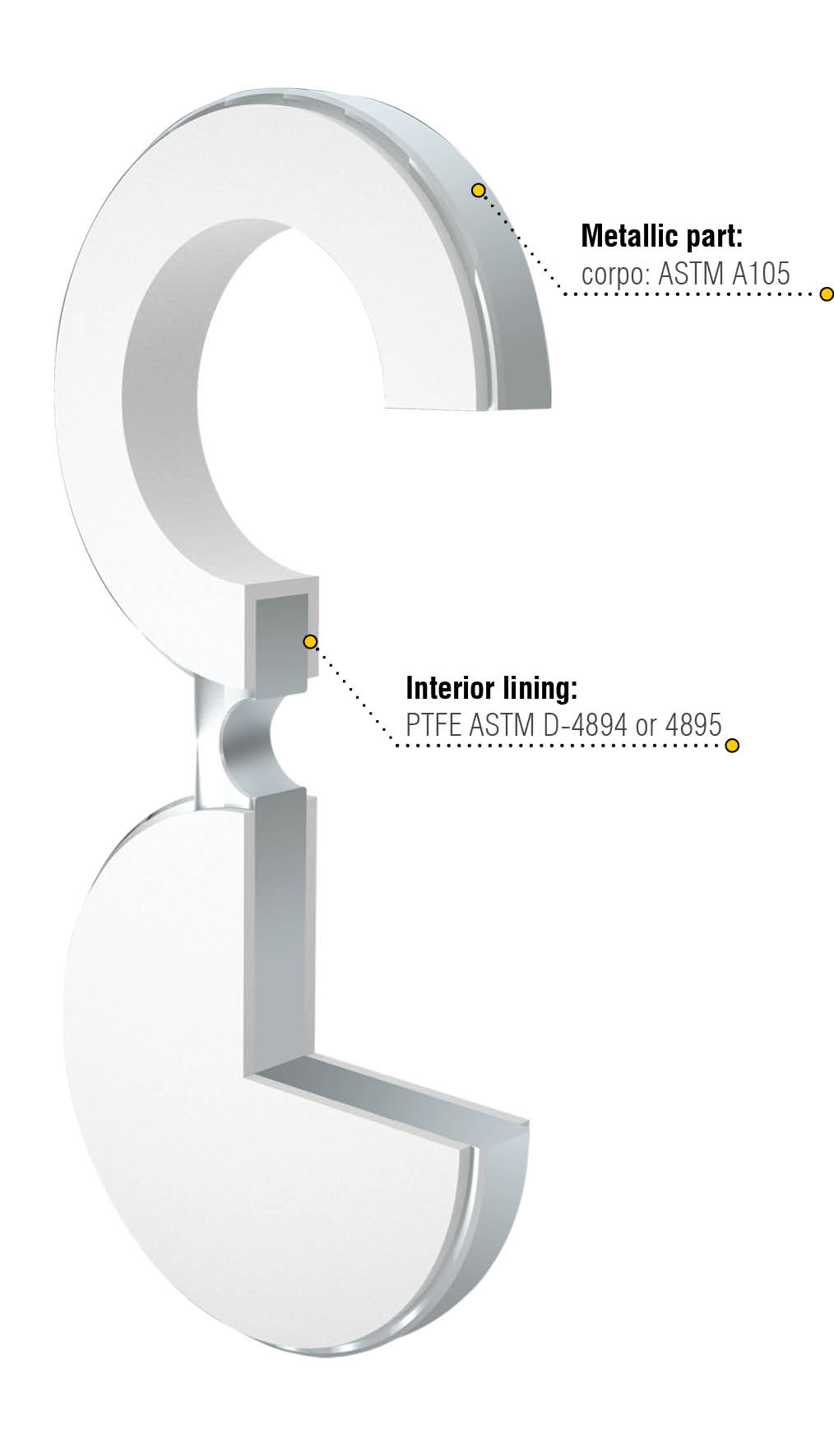

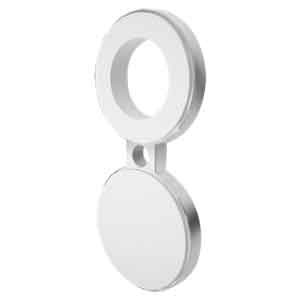

PTFE Lined Spectacle Rings
- Data Sheet: A2-63

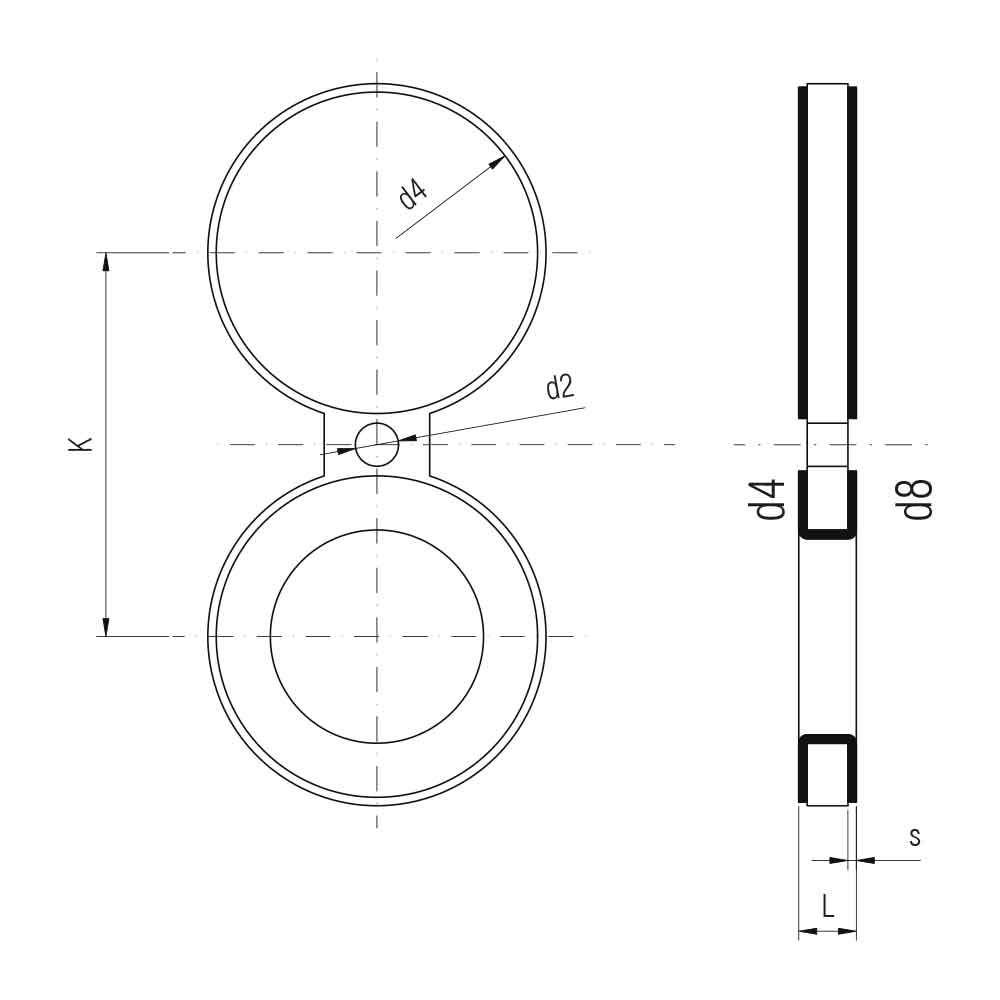

| DN | L mm | s ± 10% mm | K mm | d2 mm | d4 mm |
|---|---|---|---|---|---|
| 1" | 16 | 3 | 79,4 | 15,9 | 51 |
| 1 1/4" | 16 | 3 | 88,9 | 15,9 | 64 |
| 1 1/2" | 18 | 3 | 98,4 | 15,9 | 73 |
| 2" | 20 | 3 | 120,6 | 19 | 92 |
| 3" | 24 | 3,5 | 152,4 | 19 | 127 |
| 4" | 24 | 4 | 190,5 | 19 | 158 |
| 5" | 25 | 4,5 | 215,9 | 22,2 | 186 |
| 6" | 26 | 5 | 241,3 | 22,2 | 216 |
| 8" | 28 | 6 | 298,4 | 22,2 | 270 |
| 10" | 30 | 6,5 | 361,9 | 25,4 | 324 |
| 12" | 32 | 6,5 | 431,8 | 25,4 | 381 |
| 14" | 35 | 6,5 | 476,2 | 28,6 | 412 |
| 16" | 36 | 6,5 | 539,7 | 28,6 | 470 |
| 18" | 40 | 6,5 | 577,8 | 31,7 | 534 |
