Raccordo Tipo B

Data Sheet: C2-91

Raccordo Tipo B - Diflon F18

Raccordo
Guarnizione

Raccordo

Scarica catalogo PDF

Descrizione

Il raccordo rapido è utilizzato nelle industrie chimica, farmaceutica ed alimentare. Questa tipologia di raccordo si distingue per la celerità con cui è possibile collegare, e in modo sicuro, le tubazioni flessibili ad apparecchiature e impianti.

Il materiale di costruzione standard è AISI 316L.

Estremità con filettatura esterna BSP/G.

Guarnizione

Scarica catalogo PDF

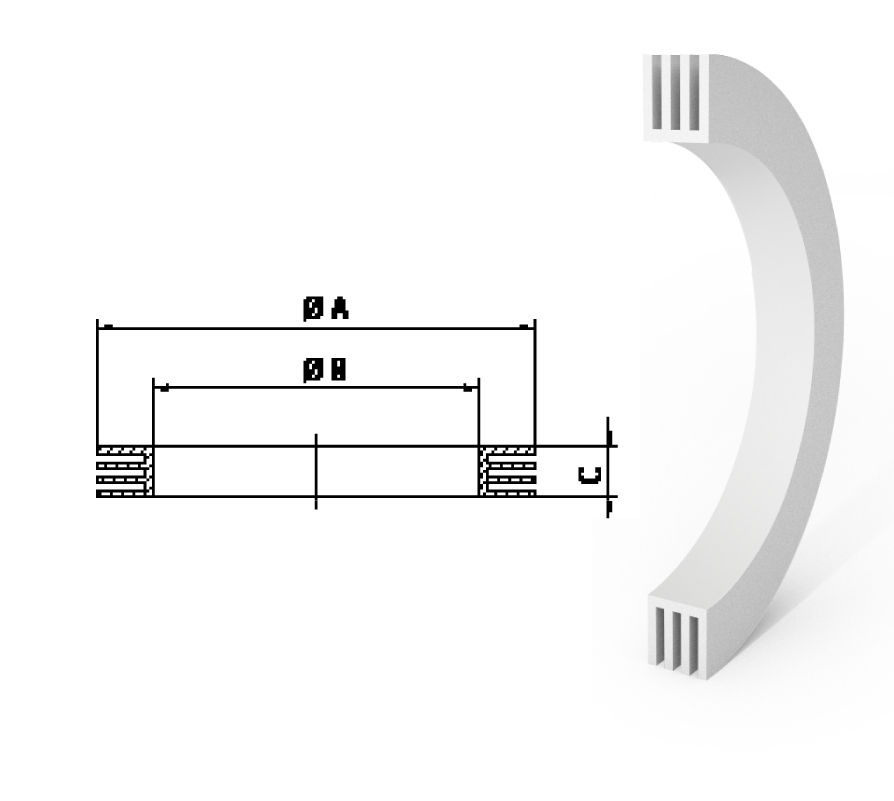

Guarnizione consigliata

Guarnizione per raccordi CAM & GROOVE in DIFLEX, resistente a tutti gli acidi e prodotti chimici, farmaceutici ed alimentari con temperature da -170 °C a +270 °C e pressioni fino a 50 bar.

DN	ØA	ØB	C
15 - ½"	26	17	3,96
20 - ¾"	35	22	5,53
25 - 1"	40	27	6,35
32 - 1 ¼"	49	34	6,35
40 - 1 ½"	55	41	6,35
50 - 2"	66	51	6,35
65 - 2 ½"	79	60	6,35
80 - 3"	94	76	6,35
100 - 4"	123	102	6,35

Omologazione e
Certificazione

Qualità e
collaudi speciali

Servizi di
ingegneria

Forniture
speciali

Parti metalliche
Inox 304/316L

Finitura
superfici

DN	L	Ø d1	F
15 - ½"	51	25,5	½"
20 - ¾"	51	30	¾"
25 - 1"	62	37,5	1"
32 - 1 ¼"	70	45,5	1 ¼"
40 - 1 ½"	72	54	1 ½"
50 - 2"	77	64	2"
65 - 2 ½"	85	76,5	2 ½"
80 - 3"	91	92	3"
100 - 4"	95	121	4"

FLEXILINE - Accordo Tipo B (Disegno tecnico)
