Tubo flessibile θ THETA - PTFE SW - 304 BRAID
- Data Sheet:
C1-13
θ THETA - PTFE SW - 304 BRAID / Tubo Flessibile in PTFE con Calza Esterna AISI 304
Tubo flessibile
UTILIZZO / IMPIEGO Tubo per aspirazione e mandata per applicazioni in bassa e media pressione dove sono richieste alta flessibilità ed un piccolo raggio di curvatura. La scelta di materie prime selezionate garantisce la minima porosità. La spirale interna è elicoidale ed autodrenante. I principali settori dedicati sono quelli chimico, petrolchimico, vernici, vapore, colle e adesivi, carburanti,oli minerali ed applicazioni generiche con condizioni di utilizzo critiche.
DESCRIZIONE Sottostrato: Tubo in PTFE vergine liscio Copertura: Maglia esterna in SS AISI 304 Opzioni: • Tubo in PTFE conducibile • Tubo ad alto spessore • Maglia esterna in AISI 316 • Doppia maglia esterna • Protezione esterna con termoplastici o silicone
CARATTERISTICHE Temperatura di impiego: -70°C / +260°C
|
Disegno tecnico e tabella
Scarica catalogo PDF
DN |
d1 min |
d1 max |
s±10% |
Raggio di curvatura minimo |
Pressione di esercizio max. |
Pressione di scoppio. |
Vuoto ammesso 20°C |
Peso del tubo fless. |
DIN |
ANSI |
mm |
mm |
mm |
mm |
Bar 20°C |
mbar 20°C |
gr/m |
- |
1/4” |
6,45 |
6,96 |
1 |
76 |
224 |
672 |
887 |
145 |
10 |
3/8” |
9,93 |
10,64 |
1 |
127 |
207 |
621 |
887 |
195 |
15 |
1/2” |
13 |
13,6 |
1 |
140 |
161 |
483 |
887 |
265 |
- |
5/8” |
16,4 |
17,2 |
1,2 |
165 |
114 |
345 |
887 |
345 |
20 |
3/4” |
19,3 |
20,32 |
1,2 |
203 |
103 |
310 |
887 |
420 |
25 |
1” |
25,6 |
26,62 |
1,2 |
305 |
80 |
241 |
887 |
540 |
Esempi di raccordatura

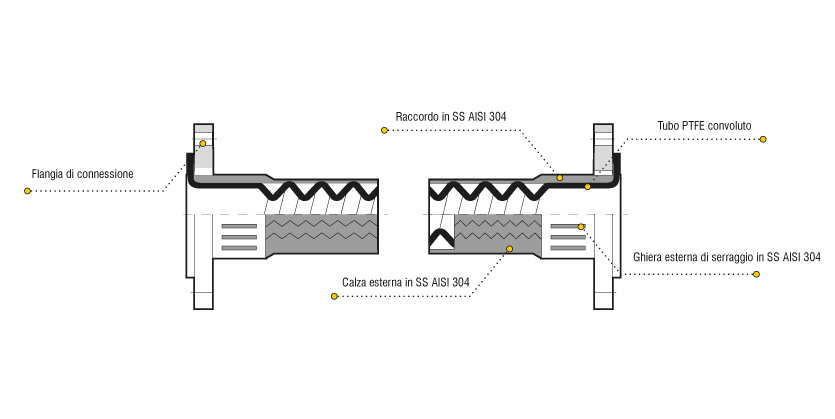

Esempi di raccordatura per tubi con ptfe liscio o convoluto Tubi flessibili in PTFE con calza esterna in SS AISI 304 flangiato per la movimentazione di fluidi chimici • Flange libere • Flange EN 1092-1, PN 10 - Flange ASME/ANSI B16.5 Classe 150 • DN 15 - DN 100 - DN 1/2” - DN 4” • Idonei per temperature d’esercizio da -70°C a +260°C
|
Tubi flessibili in PTFE con calza esterna in SS AISI 304 Nipplo con filettatura esterna • DN 20 - DN 100 - DN 3/4” - DN 4”
Con raccordo rivestito
Con raccordo rivestito
|
***
|
Tubi flessibili in PTFE con calza esterna in SS AISI 304 Con dado girevole • DN 20 - DN 100 - DN 3/4” - DN 4”
Con raccordo rivestito
Con raccordo rivestito
|
