Raccordo SMS 1145 flangiato femmina - Diflon C5

• Raccordo
• Guarnizione

Raccordo

Scarica catalogo PDF

Descrizione

Il raccordo è utilizzato nell’industria farmaceutica ed alimentare per collegare le tubazioni flessibili ad apparecchiature e impianti. Il materiale di costruzione standard è AISI 316L. Filettatura DIN 405. La flangia del raccordo è realizzata secondo la normativa richiesta dal cliente.

Guarnizione

Scarica catalogo PDF

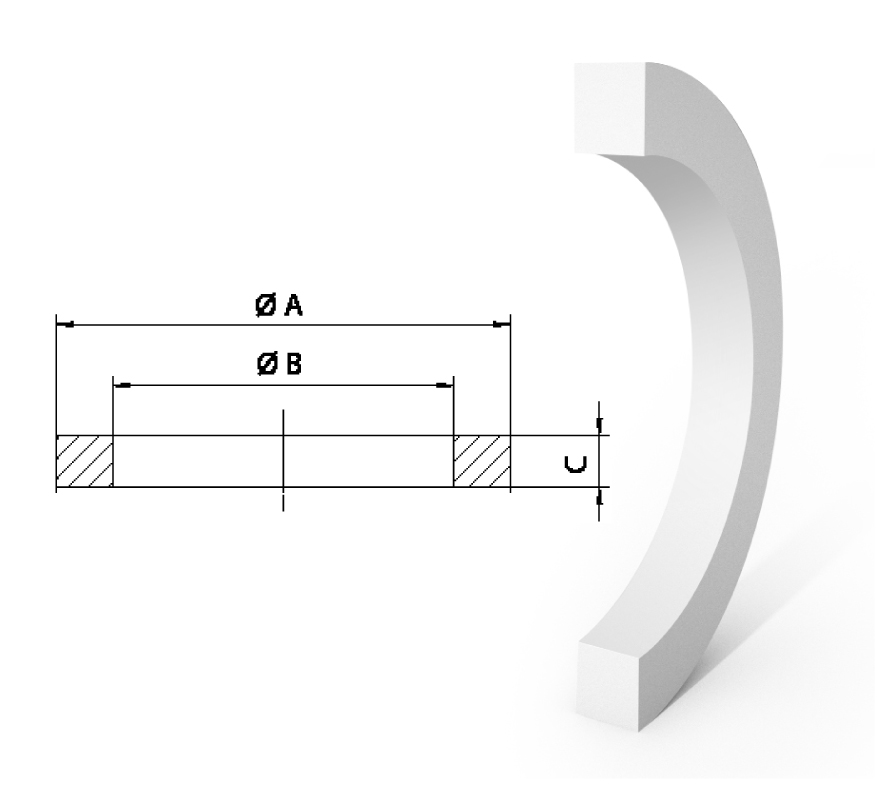

Guarnizione consigliata

Guarnizione per raccordi SMS 1145 in DIFLEX, resistente a tutti gli acidi e prodotti chimici, farmaceutici ed alimentari con temperature da -170 °C a +270 °C e pressioni fino a 50 bar.

DN	ØA	ØB	C
25 - 1"	32	25	5,5
40 - 1 ½"	48	36	5,5
50 - 2"	61	51	5,5
65 - 2 ½"	73,5	63,5	5,5
80 - 3"	86	76	5,5
100 - 4"	113,5	102	5,5
