Valvole a Tre Vie in Esecuzione ASME/ANSI a Vite
Valvole a Tre Vie in Esecuzione ASME/ANSI A Vite
Descrizione
| • Estremità a vite • Manovra a leva manuale • Attuatori disponibili su richiesta per tutti i modelli |
Download PDF

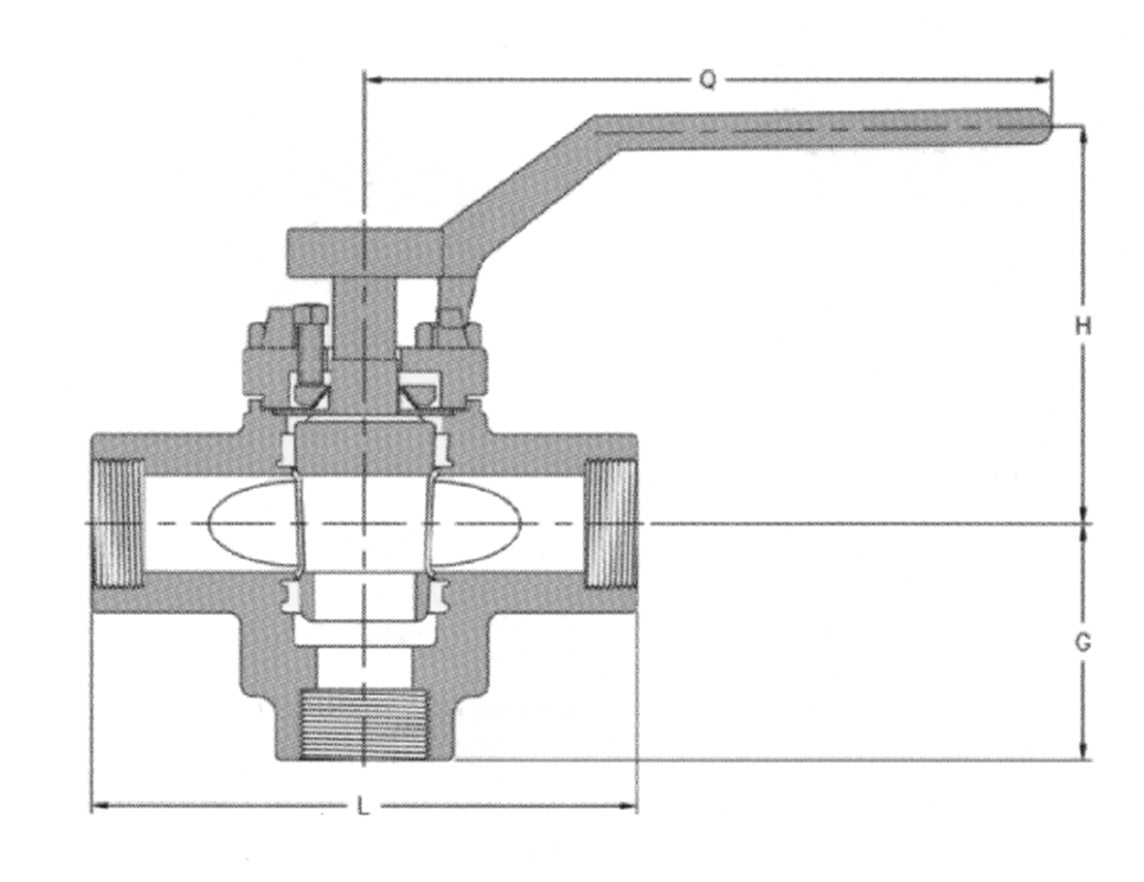

Dimensioni
Dimensioni conformi a ANSI B16.11 E = spazio richiesto per il rifacimento della boccola misurato come distanza dall’asse|
Dim. |
L |
H |
G |
Q |
Peso |
E |
||||||
|
in |
mm |
in |
mm |
in |
mm |
in |
mm |
kg |
lbs |
in |
mm |
|
|
1/2” |
3.93 |
100.00 |
3.38 |
85.90 |
1.69 |
42.90 |
8.00 |
203.00 |
2.1 |
4.7 |
6.38 |
162.10 |
|
3/4” |
3.93 |
100.00 |
3.38 |
85.50 |
1.80 |
45.70 |
8.00 |
203.00 |
2.1 |
4.7 |
6.38 |
162.10 |
|
1” |
5.50 |
140.00 |
4.50 |
114.00 |
2.38 |
60.50 |
9.00 |
229.00 |
3.2 |
7.1 |
8.50 |
215.90 |
|
11/2” |
6.30 |
160.00 |
5.31 |
135.00 |
2.88 |
73.20 |
14.25 |
362.00 |
6.4 |
14.2 |
10.38 |
263.70 |
|
2” |
7.87 |
200.00 |
6.25 |
159.00 |
3.38 |
85.90 |
16.50 |
419.00 |
10.4 |
23.0 |
12.25 |
311.20 |
