Raccordo Clamp BS 4825 a portagomma - Diflon E3

• Raccordo
• Guarnizione

Raccordo

Scarica catalogo PDF

Descrizione

Il raccordo è utilizzato nell’industria farmaceutica ed alimentare per collegare in modo rapido e sicuro le tubazioni flessibili ad apparecchiature e impianti. Il materiale di costruzione standard è AISI 316L. Il raccordo è marcato a laser con materiale, lotto/colata, DN e brand. Lucidatura meccanica a specchio con finitura superficiale standard Ra 0,6. Altre finiture sono disponibili a richiesta.

Guarnizione

Scarica catalogo PDF

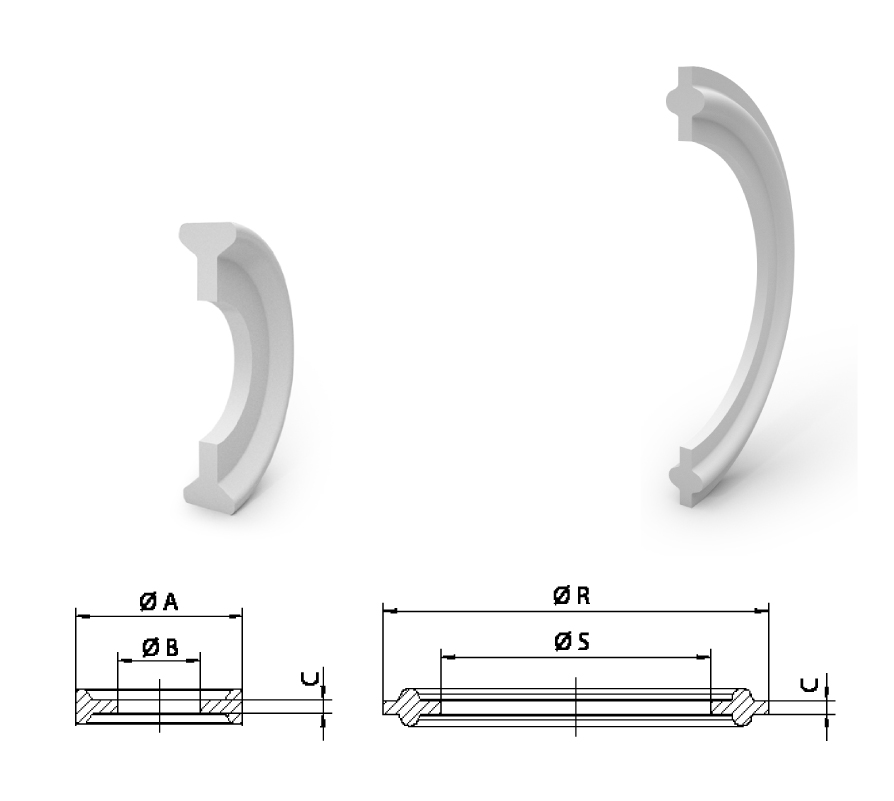

Guarnizione consigliata

Guarnizione per clamp BS 4825 in DIFLEX, resistente a tutti gli acidi e prodotti chimici, farmaceutici ed alimentari con temperature da -170 °C a +270 °C e pressioni fino a 50 bar.

DN	ØA	ØB	C	ØR	ØS
15 - ½"	22	9,6	1,7	-	-
20 - ¾"	22	16	1,7	-	-
25 - 1"	-	-	1,7	50,5	22,1
40 - 1 ½"	-	-	1,7	64	47,4
