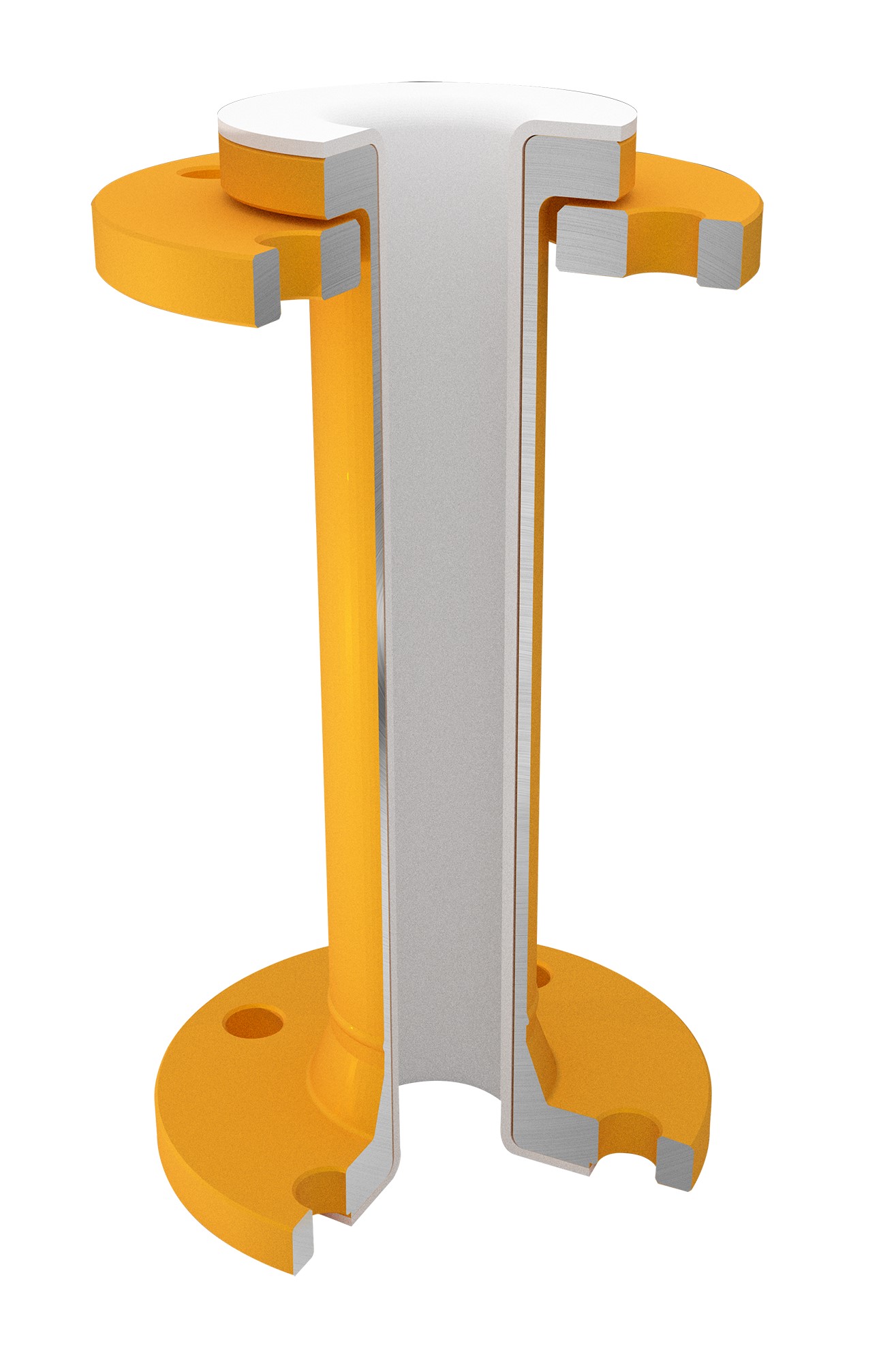

Tubi in acciaio rivestiti internamente in PTFE

Tubi in acciaio rivestiti internamente in PTFE - Certificati - 2014/68/EU (PED)

Standard

Caratteristiche

Design:

DIN 2848/2874
Flange: 1 fissa + 1 libera

Range Misura:

DN 15 - DN 600, PN 10

Versione A:

Con componenti saldati
Corpo: P235GH EN 10216-217
Flange: P245GH EN 1092-1
Collare: P235GH EN 10273

Rivestimento interno:

PTFE

Finitura Standard

vernice zincante
epossivinilica grigia

Fornibili a richiesta

DN	L min. mm	L max. mm	s mm	Peso tubo ca. kg/m	Peso 2 flange
15	100	3000	3	1,2	1,5
20	100	3000	3	1,6	2
25	100	3000	3	2,5	2,5
32	100	3000	3,5	3,4	3,6
40	100	3000	3,5	4,5	4,2
50	100	3000	4	5,8	5,5
65	120	3000	4,5	7,1	6,6
80	120	3000	5	10	8,3
100	120	3000	5,5	14	9,9
125	120	3000	5,5	17,5	13,2
150	150	3000	6	23,5	16
200	150	3000	6,5	39	23
250	150	3000	7	55,5	31
300	200	3000	7	74	39
350	200	3000	7	85	52
400	200	3000	7	102	67
450	200	3000	7	130	85
