Curva a 90° rivestita in PTFE

Data Sheet: D2-31

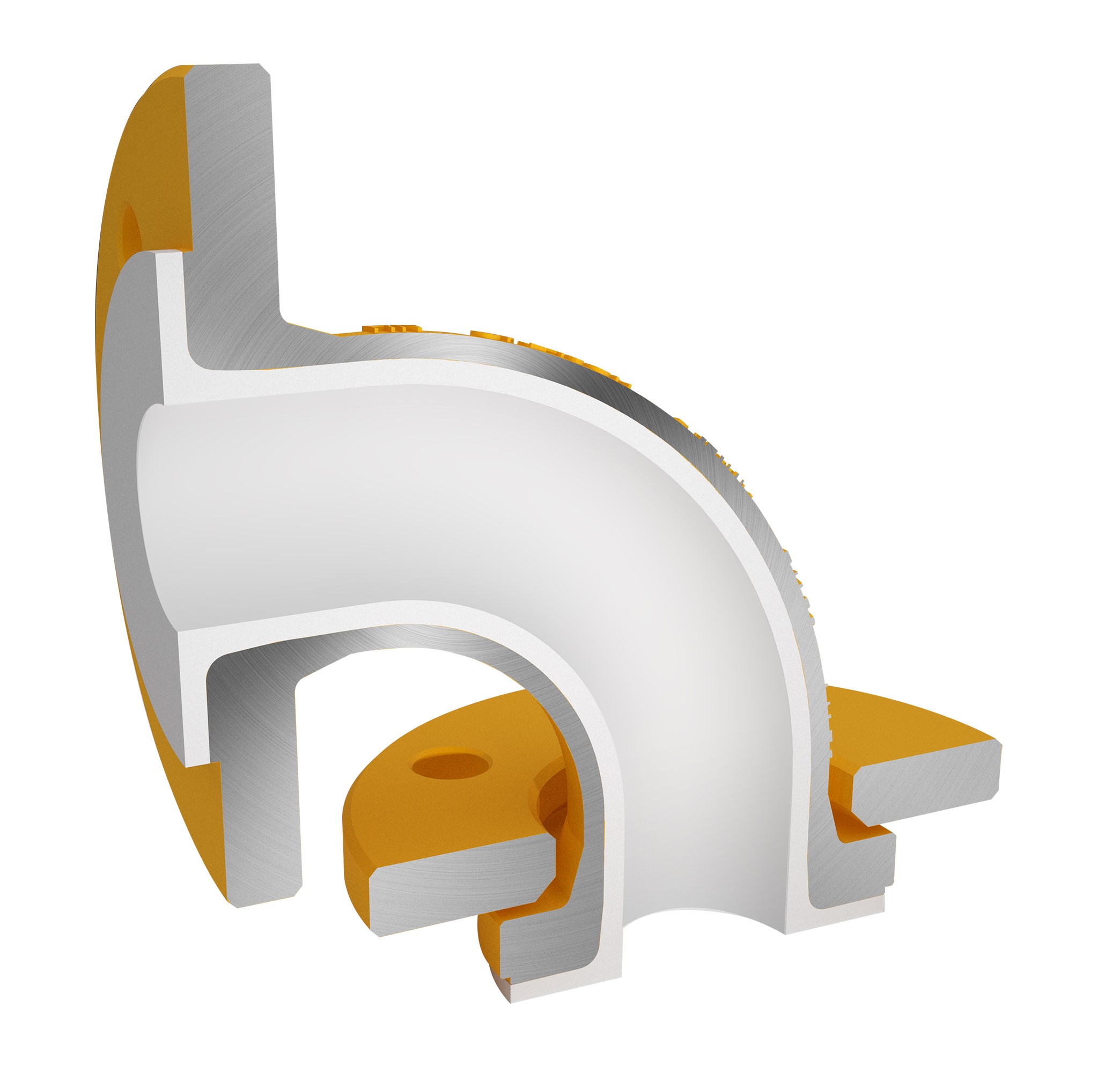

Curva a 90° in acciaio rivestita internamente in PTFE

Design DIN 2448/2874 - Certificati - 2014/68/EU (PED)

Standard

Caratteristiche

Design:

DIN 2848/2874
Flange: 1 fissa + 1 libera

Range Misura:

DN 15 - DN 500, PN 10

Versione A:

Con componenti saldati
Corpo: P245GH EN 10216-217
Flange: P245GH EN 1092-1
Collare: P235GH EN 10273

Versione F:

Fusione: GP240GH

Rivestimento interno:

PTFE - PFA

Finitura Standard

vernice zincante
epossivinilica grigia

Fornibili a richiesta

DN	L mm	s ± 10% mm	Peso ca. kg
15	80	3,0	1,5
20	95	3,0	2,1
25	110	3,0	2,7
32	130	3,5	4,0
40	150	3,5	4,6
50	120	4,0	5,9
65	140	4,5	7,5
80	165	5,0	9,6
100	205	5,5	13,1
125	245	5,5	18,1
150	285	6	25,0
200	365	6,5	41,8
250	450	7,0	88,1
300	525	7,0	117,4
350	600	7,0	156,1
400	680	7,0	175
450	705	7,0	282
500	830	7,0	210

Specifiche tecniche
