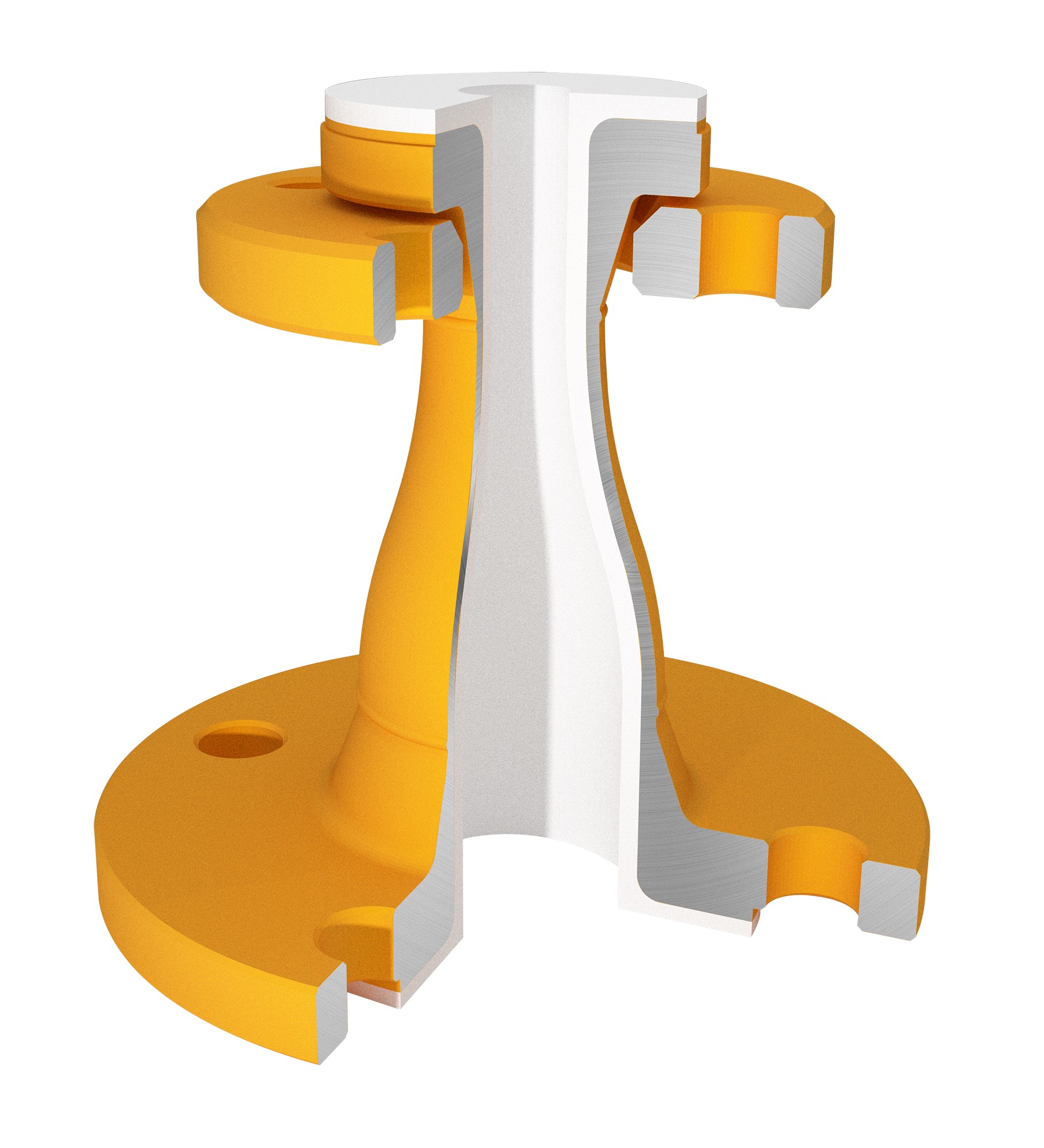

Riduzioni concentriche in acciaio rivestite internamente in PTFE - PFA

Design DIN 2448/2874 - Certificati - 2014/68/EU (PED) - Flangiate EN 1092-1.

Standard

Caratteristiche

Design:

DIN 2848/2874
Flange: EN 1092-1
1 libera + 1 fissa

Range Misura:

DN 15 - DN 600, PN 10

Parti metalliche:

Corpo: ASTM A234 WPB
Flange: P245 GH EN 1092-1

Rivestimento interno:

PTFE - PFA

Finitura Standard

vernice zincante
epossivinilica grigia

Fornibili a richiesta

DN1	DN2	L mm	s ± 10% mm	Peso ca. kg
20	15	110	2	2,1
25	15 20	125	3	2,4 2,3
32	20 25	130	3	2,8 3,0
40	20 25 32	145 145 150	3	3,1 3,3 3,8
50	25 32 40	160 165 165	4/3 4 4	4,1 4,3 4,8
65	25 32 40 50	175 180 180 185	4/3 4/3 4 4	5,8 6,1 6,4 7,0
80	25 32 40 50 65	180 180 185 190 190	4/3 4/3 4/3 4 4	6,7 6,5 6,3 6,9 7,5
100	25 32 40 50 65 80	200 200 200 200 200 205	4,5/3 4,5/3 4,5/3 4,5/4 4,5/4 4,5/4	10,2 9,6 9,4 9,9 10,6 12,3
125	50 65 80 100	230 230 235 235	4,5/4	10,6 11,0 12,8 15,0
150	25 50 65 80 100 125	250	5/3 5/4 5/4 5/4 5/4,5 5	19,0 20,0 18,0 17,4 18,3 20,1
200	100 125 150		6/4,5 6/4,5 6/5	22,1 23,8 25,2
250	100 125 150 200	305 305 305 310	6,5/4,5 6,5/4,5 6,5/5 6,5/6	33,1 35,0 37,8 44,8
300	150 200 250	330 335 340	6,5	46,0 48,0 52,6
350	200 250 300	465	6,5	69,0 73,6 80,0
400	250 300 350	495	6,5	98,0 105 115
