Raccordo DIN 11851 flangiato femmina - Diflon B5

• Raccordo
• Guarnizione

Raccordo

Scarica catalogo PDF

Descrizione

Il raccordo è utilizzato nell’industria farmaceutica ed alimentare per collegare le tubazioni flessibili ad apparecchiature e impianti. Il materiale di costruzione standard è AISI 316L. Filettatura DIN 405. La flangia del raccordo è realizzata secondo la normativa richiesta dal cliente.

Guarnizione

Scarica catalogo PDF

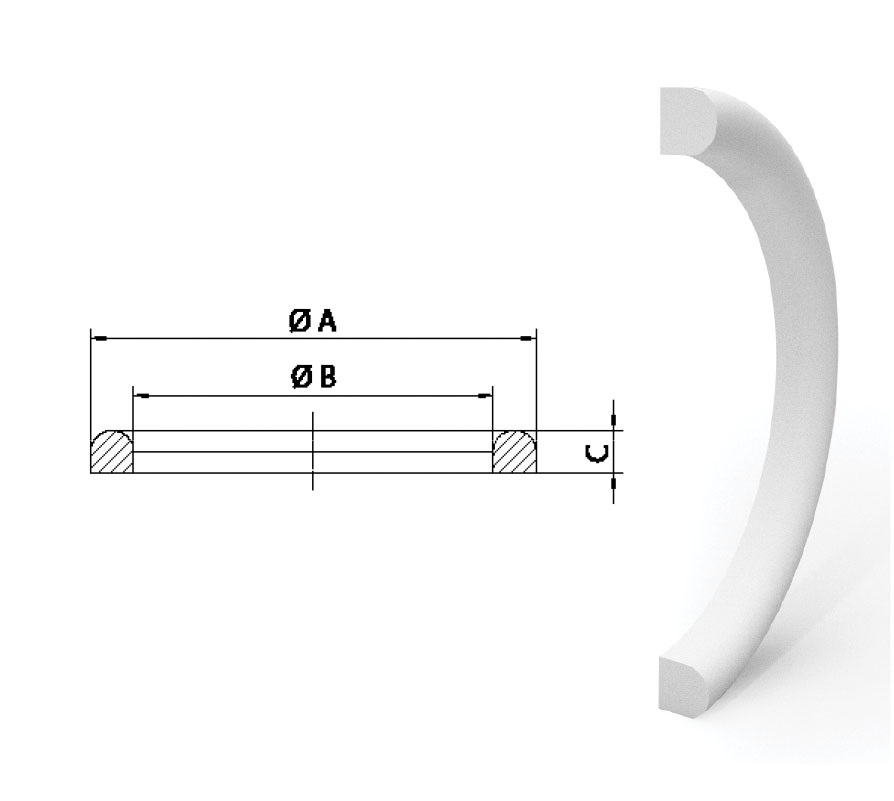

Guarnizione consigliata

Guarnizione per raccordi DIN 11851 in DIFLEX, resistente a tutti gli acidi e prodotti chimici, farmaceutici ed alimentari con temperature da -170 °C a +270 °C e pressioni fino a 50 bar.

DN	Ø A	Ø B	C
15 - ½"	26	18	4,5
20 - ¾"	33	23	4,5
25 - 1"	40	30	5
32 - 1 ¼"	46	36	5
40 - 1 ½"	52	42	5
50 - 2"	64	54	5
65 - 2 ½"	81	71	5
80 - 3"	95	85	5
100 - 4"	114	104	5
