Raccordo LAS FL - Diflon F7

• Raccordo
• Guarnizione

Raccordo

Scarica catalogo PDF

Descrizione

Il raccordo rapido viene fornito senza flangia di accoppiamento ed è utilizzato nelle industrie chimica, farmaceutica ed alimentare. Questa tipologia di raccordo si distingue per la celerità con cui è possibile collegare, e in modo sicuro, le tubazioni flessibili ad apparecchiature e impianti. Il materiale di costruzione standard è AISI 316L. La flangia può essere fornita secondo normativa e materiale richiesti del cliente.

Guarnizione

Scarica catalogo PDF

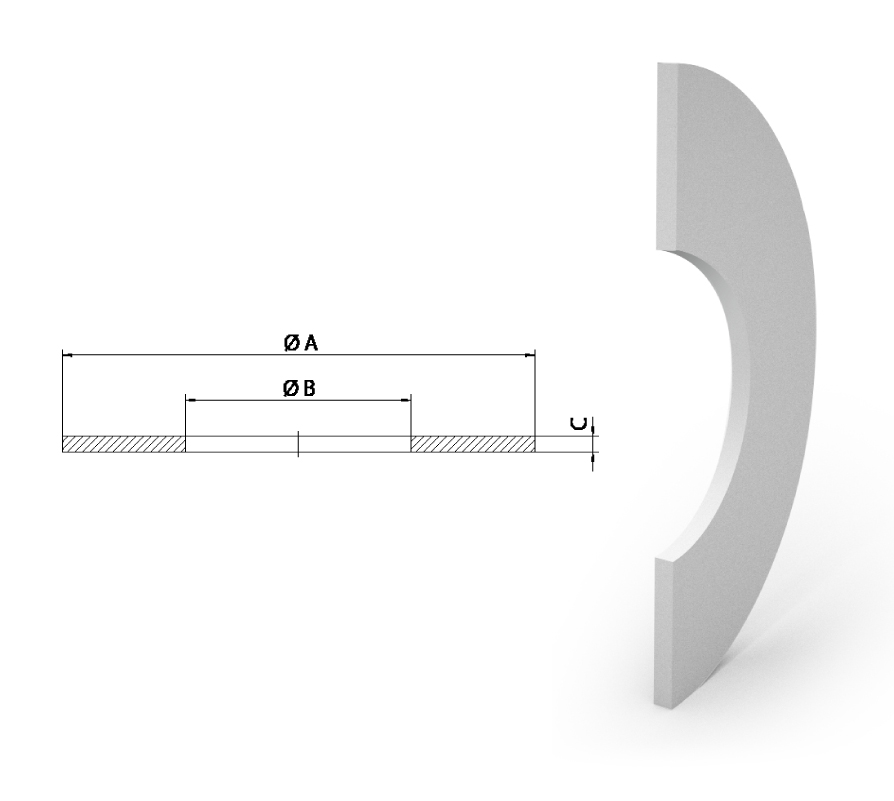

Guarnizione consigliata

Guarnizione piana in DIFLEX, resistente a tutti gli acidi e prodotti chimici, farmaceutici ed alimentari con temperature da -170 °C a +270 °C e pressioni fino a 50 bar.

DN	Ø A DIN	Ø A ANSI	ØB	C
15 - 1⁄2"	45	35	15	3,96
20 - 3⁄4"	58	43	20	5,53
25 - 1"	68	51	25	6,35
32 - 1 1⁄4"	78	64	32	6,35
40 - 1 1⁄2"	88	73	40	6,35
50 - 2"	102	92	50	6,35
65 - 2 1⁄2"	122	105	65	6,35
80 - 3"	138	127	80	6,35
100 - 4"	158	158	100	6,35
