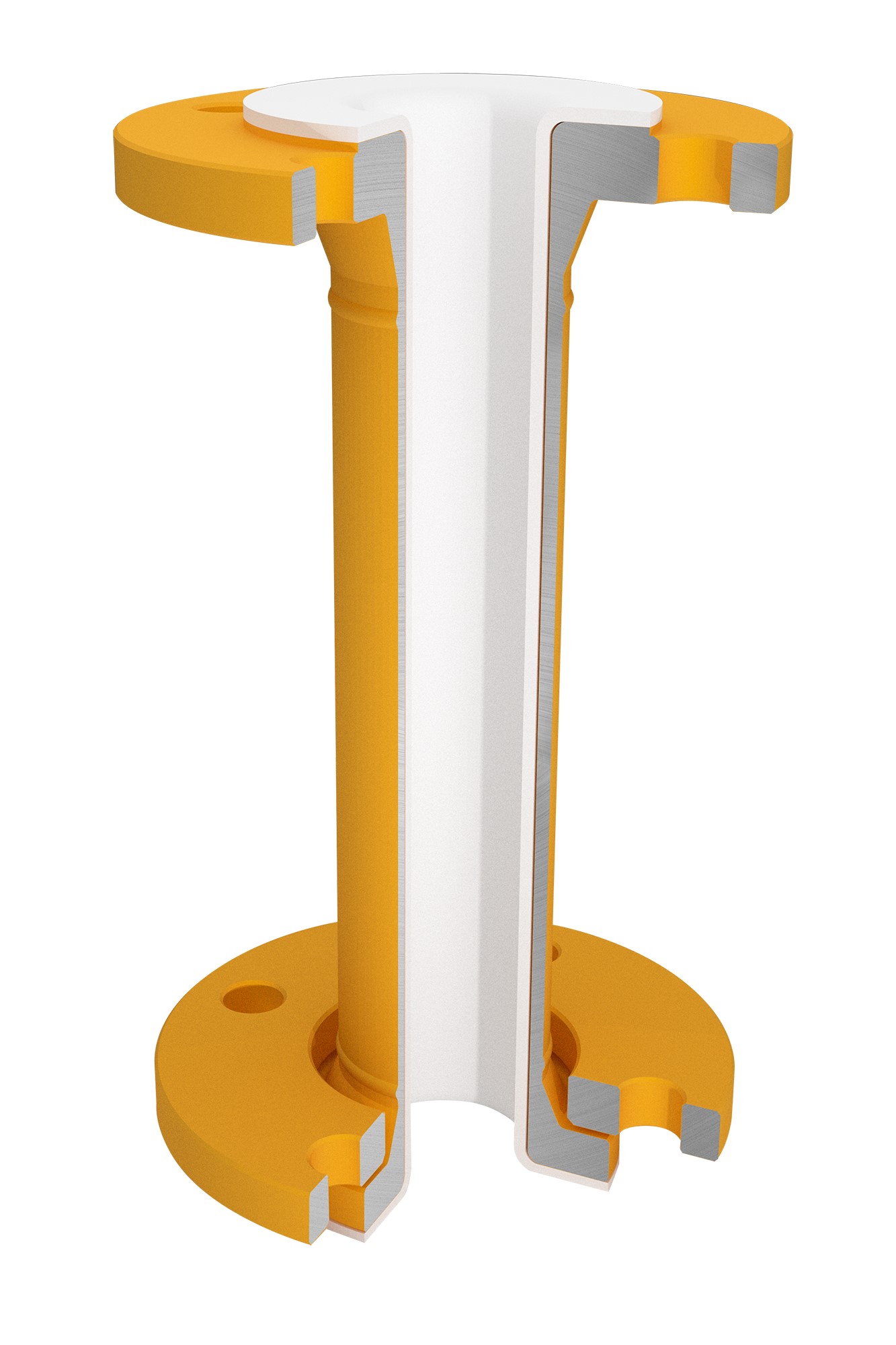

Tubi in acciaio rivestiti internamente in PTFE

Design ASME B16.5 Classe 150

Standard

Caratteristiche

Design:

ASME/ANSI B16.5 Classe 150
Flange: 1 fissa + 1 libera

Range Misura:

DN 1/2” - DN 20”

Parti metalliche:

corpo: ASTM A 106 GR
flange: ASTM A 105
collare: ASTM A 105

Rivestimento interno:

PTFE

Finitura Standard

vernice zincante
epossivinilica grigia

Fornibili a richiesta

DN	L min. mm	L max. mm	s	Peso Tubo ca. kg/m	Peso 2 Flange
1/2"	100	3000	3	1,2	1,5
3/4"	100	3000	3	1,6	2
1"	100	3000	3	2,5	2,5
1 1/4"	100	3000	3	3,4	3,6
1 1/2"	100	3000	3,5	4,5	4,2
2"	100	3000	4,0	5,8	5,5
2 1/2"	120	3000	4,5	7,1	6,6
3"	120	3000	5,0	10	8,3
4"	120	3000	5,5	14	9,9
5"	120	3000	5,5	17,5	13,2
6"	150	3000	5	23,5	16
8"	150	3000	6,5	39	23
10"	150	3000	6,5	55,5	31
12"	200	3000	7	74	39
14"	200	3000	7	85	52
16"	200	3000	7	102	67
18"	200	3000	7	130	85
20"	250	-	7	155	90
24"	250	-	7	204	116
